Надежное соединение проводников под высокой нагрузкой достигается за счет минимизации переходного сопротивления в месте контакта методами сварки или опрессовки, что исключает нагрев и окисление. Эти технологии обеспечивают механическую прочность и долговечность узла, предотвращая аварийные ситуации в электросетях.
Надежность электрической цепи при протекании токов больших величин напрямую зависит от качества коммутации проводников и величины переходного сопротивления в точке контакта. Любое ослабление соединения ведет к локальному нагреву, окислению и последующему разрушению узла, что недопустимо в промышленных и бытовых сетях. Для исключения подобных рисков применяется специализированная гильза для кабеля, которая позволяет методом опрессовки создать практически монолитную структуру, не уступающую по проводимости целому проводнику. Технология монтажа регламентируется нормативной документацией и требует строгого соответствия сечения расходных материалов диаметру токоведущих жил.
Сравнение методов коммутации для мощных потребителей
Для силовых линий соединения делают опрессовкой, сваркой или болтами — и тут опрессовка обычно выигрывает: монтаж идет шустро, а в работе показывает себя надежно. Всё зависит от материала жил, от условий на месте и от того, какое оборудование есть в наличии.
В электротехнике контакты создают разными способами, но под высокие нагрузки подходят не все. Скажем, пайка оловянно-свинцовыми припоями ограничена — температура плавления низкая, и при коротком замыкании соединение может просто расплавиться. Пружинные зажимы также имеют предел по току.

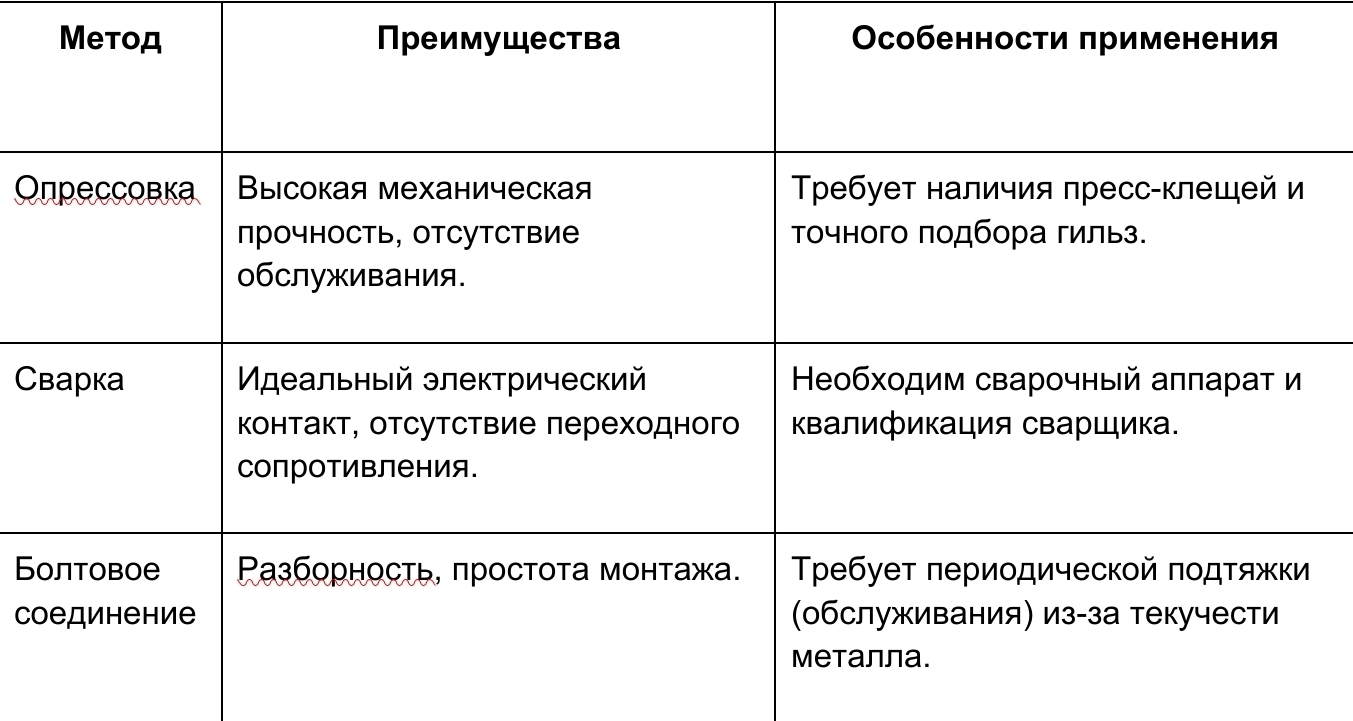

Сравнительная характеристика методов:
Технология опрессовки: пошаговый процесс
Процесс опрессовки включает в себя снятие изоляции, зачистку жил, правильное позиционирование проводов внутри гильзы и деформацию соединения специальным инструментом до смыкания матриц. Соблюдение последовательности действий гарантирует герметичность и электропроводность контакта.
Качество соединения напрямую зависит от соблюдения технологической карты. Нарушение этапов может привести к повреждению жил или недостаточному обжиму.
Этапы выполнения работ:
- Подготовка проводника. С конца провода удаляется изоляция на длину, равную половине длины гильзы (для стыкового соединения) или полной длине (для соединения внахлест).
- Зачистка поверхности. Оголенные жилы зачищаются до металлического блеска для удаления оксидной пленки. При работе с алюминием используется кварцевазелиновая паста.
- Выбор компонентов. При проектировании и монтаже линий, где используется силовой кабель, критически важно подобрать гильзу, точно соответствующую суммарному сечению соединяемых жил.
- Сборка узла. Провода вводятся в гильзу. Важно следить, чтобы все проволоки жилы попали внутрь, не загибаясь.
- Опрессовка. Используется механический или гидравлический пресс с матрицей соответствующего размера. Опрессовка производится от центра к краям (или по инструкции к конкретному типу гильз).
- Изоляция. Готовое соединение закрывается термоусадочной трубкой (желательно с клеевым слоем) или изоляционной лентой в несколько слоев.
